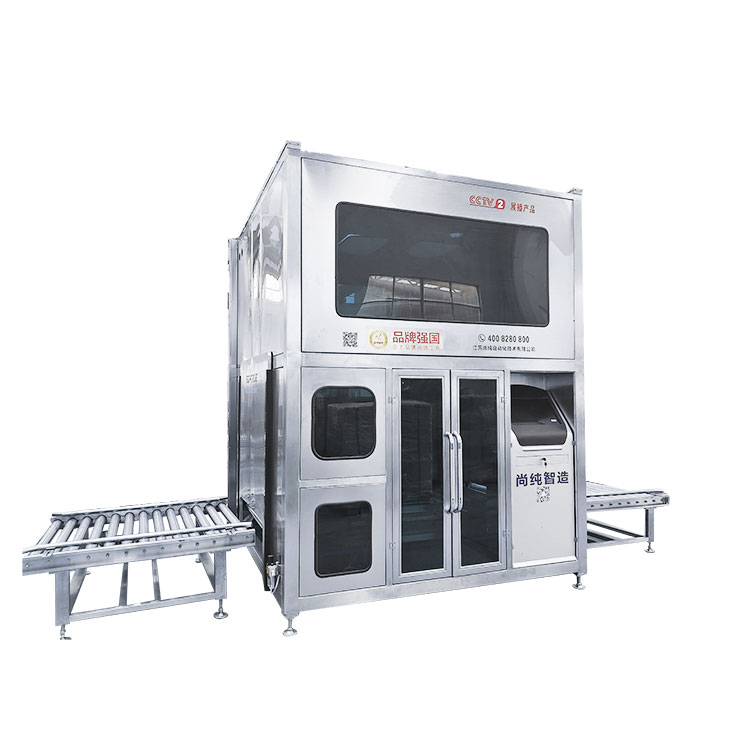

200L 1000L Visual Potpuno automatska mašina za punjenje

(Izgled opreme će se razlikovati ovisno o prilagođenoj funkciji ili tehničkoj nadogradnji, ovisno o fizičkom objektu.)

Somtrue je profesionalni proizvođač, posvećen pružanju globalnih kupaca boljim proizvodima i uslugama. Naša 200L 1000L vizualna potpuno automatska mašina za punjenje nije samo dobro prihvaćena na domaćem tržištu, već je osvojila i široko priznanje na međunarodnom tržištu. Kroz neprekidne napore i kontinuirane inovacije, Somtrue nastavlja da poboljšava svoj tehnički nivo i proizvodne kapacitete kako bi zadovoljio rastuće potrebe globalnih kupaca. Vjerujemo da ćemo trudom i saradnjom obje strane stvoriti bolju budućnost! Bilo da se radi o postojećem kupcu ili novom partneru, radujemo se rastu zajedno s vama i postizanju većeg uspjeha i postignuća. Suočimo se s izazovom zajedno, stvorimo veću vrijednost za kupce i podijelimo razvoj i napredak industrije!

200L 1000L vizualni pregled potpuno automatske mašine za punjenje:

Inteligentni sistem pakovanja specijalno dizajniran za burad od 200L u okruženju zaštićenom od eksplozije za pakovanje od 200L (uključujući tacnu). Koristeći usta za vizualno pretraživanje, može realizirati automatsko pakovanje bureta od 200L automatskog otvaranja, automatskog ronjenja, automatskog brzog punjenja, automatskog curenja, automatskog zatvaranja navoja i drugih cijelih procesa.

Glavni dio za punjenje ima okvir za zaštitu okoliša, koji može vidjeti prozor, i automatski pomiče vrata u i van kante, što može formirati zatvoreni prostor prilikom punjenja. Električni upravljački dio ove mašine se sastoji od PLC programabilnog kontrolera, modula za vaganje, vizuelnog sistema, itd., sa jakom sposobnošću upravljanja i visokim stepenom automatizacije. Sa funkcijom bez punjenja bureta, nije dozvoljeno punjenje otvora bureta, kako bi se izbjeglo rasipanje i zagađenje materijala, tako da je elektromehanička integracija mašine bila savršena izvedba.

Za kontrolu količine punjenja koristi se princip rada vaganja. Vreme otvaranja ventila za punjenje se kontroliše pomoću programabilnog kontrolera PLC, a materijal teče u (ili se transportuje kroz pumpu) do kontejnera. Odjel za punjenje ove mašine ostvaruje brzo punjenje i sporo punjenje kroz dvostruko deblji i tanak cjevovod, a spori tok punjenja je podesiv. U početnom trenutku punjenja, dvostruki cjevovod se otvara istovremeno. Nakon perioda punjenja, ronilački cilindar se podiže u položaj otvora bureta, cevovod za sirovu sirovinu se zatvara, a tanki cevovod nastavlja da se puni polako do zadate ukupne zapremine punjenja. Automatsko centrifugiranje vrši se na kraju punjenja.

Oprema ima sistem za vaganje i povratnu informaciju, koji može podesiti i podesiti brzo i sporo punjenje.

Ekran osjetljiv na dodir može istovremeno prikazati trenutno vrijeme, status opreme u radu, težinu punjenja, kumulativni učinak i druge funkcije.

Oprema ima funkcije alarmnog mehanizma, prikaza kvarova i šeme brze obrade.

Linija za punjenje ima funkciju zaštite od blokade, punjenje se automatski zaustavlja, a punjenje automatski kada je punjenje na mjestu.

Ova mašina je opremljena sa celim poklopcem, jedna strana kašike je otvorena, održavajte prirodnu ventilaciju; ostalo je zatvorene konstrukcije, sa prozorima, i opremljeno malom ventilacijom za ručnu kontrolu.

Ova mašina je potpuno zatvorenog poklopca, sa interfejsom za pritisak, može mikropuniti opremu, smanjiti spoljni gas u opremu.

Glavni tehnički parametri:

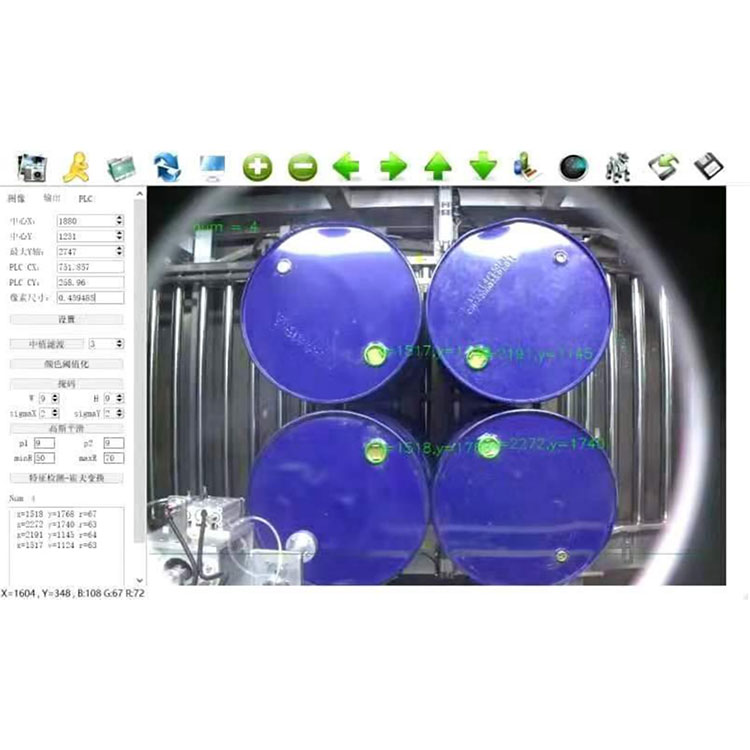

Sistem vizuelnog pozicioniranja

Vizija: pomoću industrijske inteligentne kamere, umetnute u kutiju mašine za vizuelnu izolaciju eksplozije za rad. Od inteligentne kamere i PLC upravljačkog koordinatnog sistema za kretanje usmjerava pištolj za punjenje na otvor cijevi. 3 D koordinatni sistem kretanja: sistem vodilice i motor za usporavanje otporan na eksploziju.

Glavna funkcija:

Automatsko traženje: vizuelno pozicioniranje, traženje koordinatnog sistema za kretanje, punjenje puškom kapom.

Brzo i sporo automatsko kvantitativno punjenje sa dvostrukom brzinom: kako bi se osigurala točnost punjenja i proizvodni kapacitet;

Forma za punjenje: punjenje na ili ispod nivoa tečnosti;

Pneumatski bazni ventil je uvijek širom otvoren, polako dodajte prednju granicu protoka - usporite protok na izlazu pištolja za punjenje;

Dizajn čašice za tečnost-minimizira curenje preostale tečnosti nakon perfuzije;

Automatsko i ručno kvantitativno punjenje - jednostavan rad i održavanje;

Funkcija automatskog ljuštenja-prevazilaže uticaj nekonzistentnih faktora težine punjenja posude na tačnost;

Podesivo kvantitativno punjenje prilagođeno višestrukim rasponima težine;

Automatska dijagnoza, alarm kvara - poboljšavaju pouzdanost rada sistema;

Sigurnosna blokada-kanta na mjestu, pištolj za prskanje dolje; punjenje gornje cijevi pištolja povratak;

Samoblokirajuća kontrola-testirajte mlaznicu prije punjenja;

Skladištenje postavki proizvoda - može pohraniti do niza različitih vrijednosti zadane težine proizvoda i povezanih parametara perfuzije;

Detekcija tolerancije-automatsko otkrivanje greške punjenja;

Ekran osjetljiv na dodir-kinesko sučelje, intuitivno, praktično podešavanje.

Alarmno upozorenje - Precizno do tačke kvara.

Automatski sistem upravljanja

Čitava linija je sastavljena od više PLC sistema, koji se mogu nezavisno kontrolisati i međusobno blokirati. Ima funkcije samoinspekcije sistema, alarma prikaza greške, tačnosti, brzine, izlaza itd. Svaki sistem ima svoj interfejs čovek-mašina, a svim parametrima se može upravljati na interfejsu čovek-mašina. Dajte detaljan dijagram toka procesa upravljanja cevovodom i logički dijagram.

Može pohraniti vrstu materijala za punjenje, količinu, datum, težinu po bačvi, vrijeme skladištenja i druge funkcije snimanja

Sistem punjenja i sistem otvorenih kapica

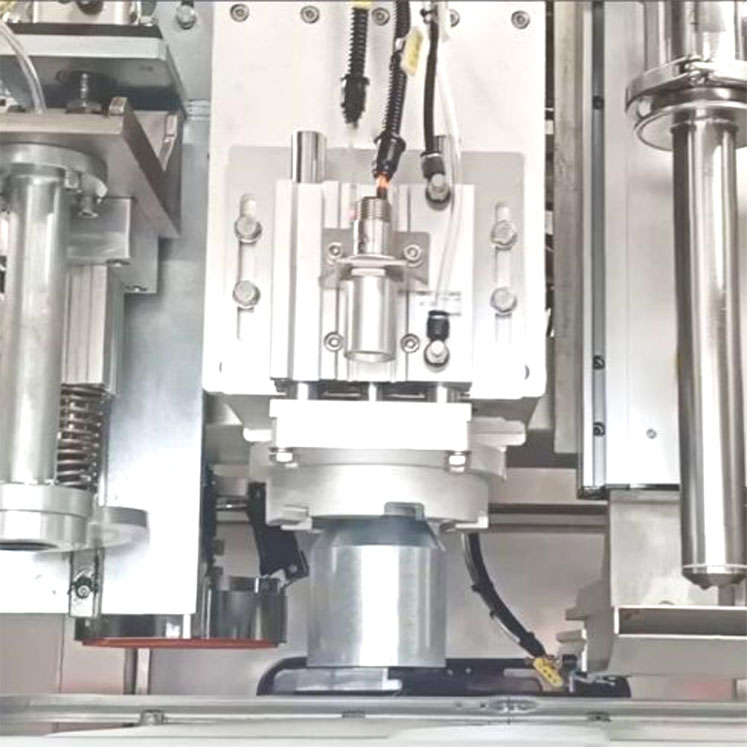

Glava pištolja za punjenje: u obliku vanjskog blokiranja, automatski će zaroniti do otvora cijevi (dno cijevi) tokom punjenja, a automatski će se podići nakon punjenja. Glava pištolja za punjenje je šupljeg dizajna, a materijal se može pročistiti nakon što se glava pištolja zatvori kako bi se spriječilo prskanje materijala.

Donji dio glave pištolja za punjenje je opremljen cilindričnom pločom za tekućinu. Nakon punjenja, glava za punjenje se podiže, a odvodna ploča se produžava kako bi se spriječilo da materijal zagadi tijelo za pakovanje i transportnu liniju. Tekući spojni disk je dizajniran za demontažu slobodnom rukom, koji se može rastaviti bez alata i pogodan je za čišćenje.

Otvoreni poklopac, okretni poklopac: koristeći patentiranu tehnologiju kompanije, može pakirati rotirajuću glavu poklopca i površinu cijevi okomito, i može biti glatka, lako se otvara poklopac i okretni poklopac, ne ošteti poklopac, ne ozlijedi poklopac , stepen zaptivanja čvrstog poklopca je visok.

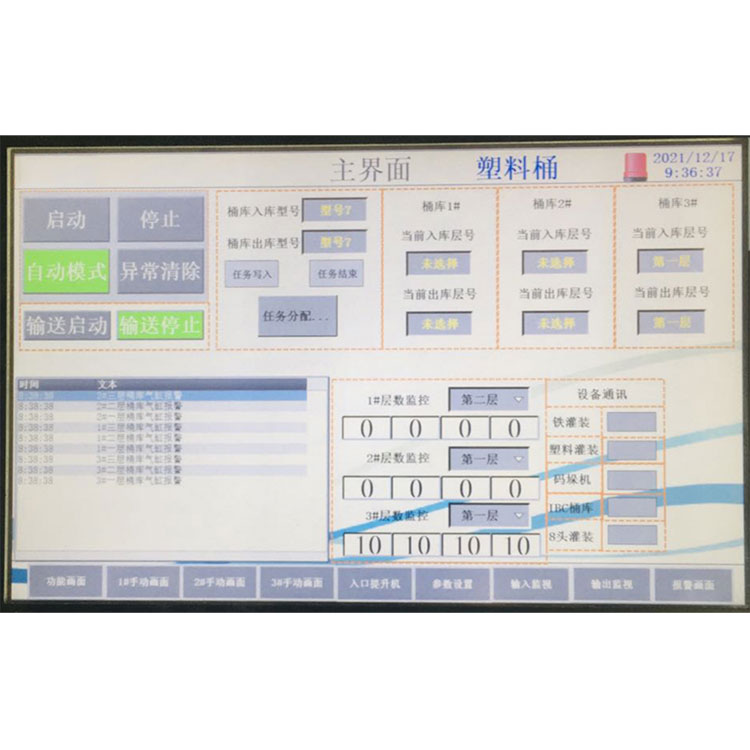

Ekran osjetljiv na dodir i sistem vaganja

Podešavanje parametara punjenja materijala i rad putem dodirnog ekrana, jednostavan i intuitivan, sa prikazom temperature, dijagnozom kvara i alarmom, brza funkcija. Ima funkciju programa za pohranu memorije, može pohraniti više skupova parametara i može pregledati historijske podatke. Može automatski izračunati odstupanje mjerenja, a može se imenovati za različite programe, promijeniti različite specifikacije ili promijeniti proizvodni kapacitet, samo treba prilagoditi različite parametre, može poboljšati radnu efikasnost. Sistem vaganja koristi senzor poznatog američkog brenda kako bi se osigurala tačnost punjenja. Osim toga, sistem ima funkciju zaštite od ulja, a senzor je pogodan za ugradnju, uklanjanje i popravku.

Stol vage ima zaštitnu funkciju, kada se glava cijevi pištolja, glava pištolja automatski vrati. I zaštićen maksimalnim vremenom punjenja.

sigurnosno blokiranje

Sigurnosna blokada na web lokaciji:

Instalirajte dugme broj 1 i 2 prilikom hranjenja. Kada je tacna postavljena i transportovana na vrh, pritisnite dugme #1, i tada montažna linija nosi oznaku br.1 i isporučuje poslužavnik do opreme za punjenje br.1.

Još jednom, kada je tacna postavljena i transportovana na poslužavnik, pritisnite dugme br.2. Zatim montažna linija nosi oznaku br.2 i isporučuje tacnu do opreme za punjenje br.2.

Kada je br. 1 punjenje se isprazni, montažna linija će nositi oznaku završetka br.1 i neće ići do opreme za punjenje br.2 do sljedeće stanice.

Sigurnosna blokada punjenja:

Satety  izlaz:

Kada se sigurnosna vrata otvore, pauzirajte trenutnu radnju;

Nakon što se sigurnosna vrata zatvore, nenormalna kontrola pristupa se uklanja, a punjenje nastavlja da dovršava normalan rad.

blokada za ronjenje:

Izvan otvora kante za punjenje generiše se alarm za nenormalan pritisak, a glava za punjenje se podiže u prvobitni položaj i rješava se ručnom intervencijom.

Punjenje prekomjerne težine:

Probno punjenje punjenja prekovremeno, cijela mašina zaustavlja punjenje, alarm, ručna intervencija za rješavanje.

Alarm za punjenje

Kamera snima nenormalan alarm

Alarm za nenormalan dolazni i odlazni materijal
